PHH Lyöntijärkäle

PHH-sarjan kiihdetty pneumohydraulinen lyöntijärkäle [pneumohydraulic impact hammer] teräsbetonipaalujen, putkien ja profiilielementtien paalutusta varten.
Suurin osa markkinoilla tarjolla olevista järkäleista teräsbetoni- ja muuntyyppisten paalujen lyöntiin, joissa on maan vetovoiman lisäksi lyöntiosan pakkokiihdytys, ovat puhtaasti hydraulisia. Tälläisissä järkäleissä sekä lyöntiosan nostamisen että putoamisen iskun aikana hoitaa hydraulijärjestelmä. Iskun aikana lyöntiosan pakotetusta kiihtyvyydestä aiheuttaman järkäleen rungon nousun neutraloimiseksi järkäleiden rungot valmistetaan tarkoituksella ylipainoisina, milloin rungon lisäpainolla on tärinän kompensoiva rooli.

Tarjoamamme uuden sukupolven PHH-sarjan pneumohydraulisen järkäleen hydrauliikka hoitaa ainoastaan lyöntiosan nostosyklin. Itse lyöntiosan isku pakotetulla kiihtyvyydellä saadaan aikaan pneumaattisella järjestelmällä.

Hydrauliikkaan verrattuna kaasukiihdytys iskussa yksinkertaistaa järkäleen rakennetta, lisää luotettavuutta ja vähentää ennaltaehkäisevä korjauksia. Iskun aikana lyöntiosan kiihtyvyydestä syntyvien voimien aiheuttaman rungon tärinän neutraloimiseksi PHH-sarjan järkäle on varustettu automaattisella jarrujärjestelmällä. Tästä johtuen järkäleen runko kevyempi, koska ei tarvita ylimääräistä painoa kiihdytyksen vastapainoksi.

Tarjoamme PHH-järkäle voidaan käyttää sekä asennettuna paalutuskoneen keiliin että myös nosturin kanssa riiputuskäytössä.

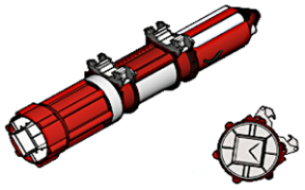

Technical data
PHH -series
Piling rig
leader installation
Ram block, t 5 6 7
Max energy, kNm 80 95 110
Ram block dia, m 0.6 0.6 0.6
Cylinder stroke, m 1.2 1.2 1.2
Pressure, Bar 170 180 190
Frame Weight, t 7.8 9.0 10.2
Total Weight, t 9.0 10.2 11.4

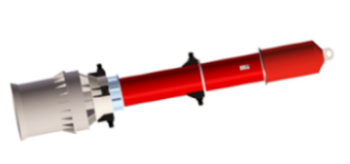

Technical data
PHH -series
Crane free
suspended
Ram block, t 16 20 25
Max energy, kNm 320 400 500
Ram block dia, m 0.8 0.8 0.8
Cylinder stroke, m 1.2 1.2 1.2
Pressure, Bar 200 220 250
Frame Weight, t 25 29 35
Total Weight, t 42 46 52

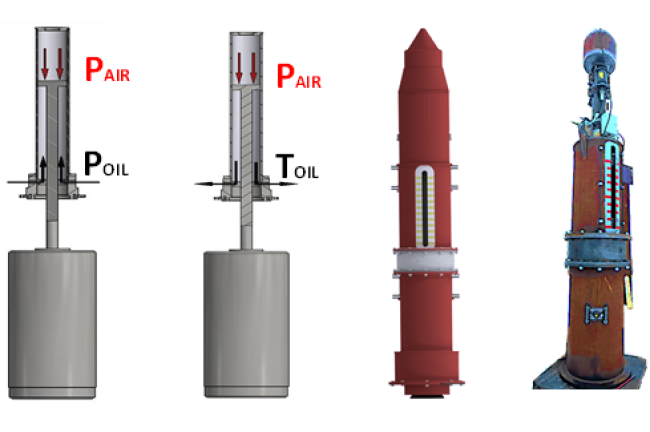

PHH -sarjan pneumohydraulinen järkäle
